結構簡介：

燃?xì)鈱?dǎo)熱油加熱器是一種新型的，具有低壓、高溫工作特性，其供熱溫度可達到液相340℃或汽相400℃度。凡是需要均勻穩定地加熱，且不允許火焰直接加熱的工藝加熱溫度在150℃-380℃之間的各種生產場合中都可以采用有機熱載體供熱。

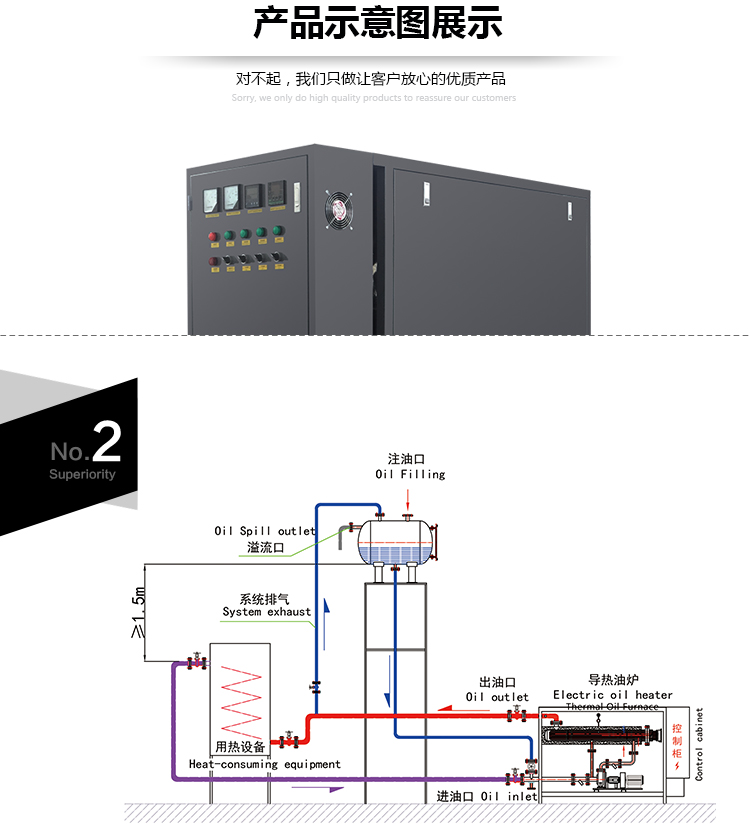

燃?xì)鈱?dǎo)熱油加熱器以氣為燃料，以導熱油為介質，利用熱油循環油泵強制介質進行液相循環，將熱能輸送給用熱設備后再返回加熱器重新加熱，具有在低的壓力下獲得高的工作溫度，并且能對介質運行進行高精密控制工作。系統熱利用率高，由于模塊整體安裝，運行維修方便，是一種安全、高效、節能的理想供熱設備。燃料油(氣)由燃燒器點火后產生的高溫火焰進入內盤管內形成輻射受熱面，經由內盤管后部向前旋轉180°進入內、中外管的夾層區形成對流受熱面。然后在夾層的上部進入中、外盤管的第二夾層區，在第二夾層區的后部到煙囪排入大氣。

性能特點：

（1）、獲得低壓高溫?zé)峤橘|(zhì)，調節方便，供熱均勻，可以滿足精確的工藝溫度。

（2）、液相循環供熱，無冷凝排放熱損失，供熱系統熱效率高。

（3）、工作介質受熱及放熱和溫度升降對體積的變化，在系統內有補償技術措施。

（4）、循環供熱前有嚴格控制工作介質內空氣、水分及其他低揮發物含量的技術措施。

控制系統說明：

該燃?xì)鈱?dǎo)熱油加熱器，由較先進的程序控制器控制，能實現正常燃燒所必需的各種功能，能在正常狀態、事故狀態及非常情況下，自動實施保護性報警，配以相應的液位控制器、壓力控制器、溫度控制器，實現進出口壓力指示、進出口溫度指示，保證熱載體溫度在正常范圍內波動。
